電子機器用ヒートシンク
ろう付けによって製作した、薄肉・高密度なヒートシンクです。押出型材ではカバーできない、高い発熱仕様に対応します。
ハイパワープロセッサ冷却用ヒートシンク
- ・従来の押出型品及び機械加工品等では困難な高密度・薄肉フィンによる高性能アルミニウム合金製ヒートシンク。
サーバー、電源、映像装置等ハイパワープロセッサ適用機器の冷却に最適。
- ・底板とフィンは当社独自のろう付技術により一体化され優れた継手性能を有する。
- ・仕様条件に応じた自由な設計が可能。
- 冷却条件に適した放熱フィン形状(コルゲートフィン、プレートフィン)の選択
- 対応可能外形サイズは広範囲(最大1.3m×1.8m の平面)
ブレージングシートについて
芯材にろう材が圧延されて一体になったクラッド材です。
ろう材は芯材よりやや融点が低く、芯材を溶かさず、ろう材が溶ける温度まで炉内で加熱することによって接合します。
※製作可能範囲については、別途調整。
※記載範囲内でも外形サイズ等により制約を受ける場合があります。

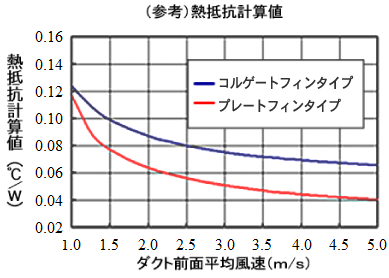

参考 性能データ
条件：
発熱サイズはヒートシンク外形と同一。
周辺空間はフルダクト。ヒートシンク単体での計算。
サイズ W120×L120×H80（ｍｍ）
（コルゲートフィンタイプ、プレートフィンタイプ共）
| コルゲートフィン タイプ |
プレートフィン タイプ |
|
|---|---|---|
| フィンピッチ | (2.5)mm | (1.6)mm |
| フィン板厚 | 0.6mm | 0.6mm |
| 底板厚み | 10mm | 10mm |

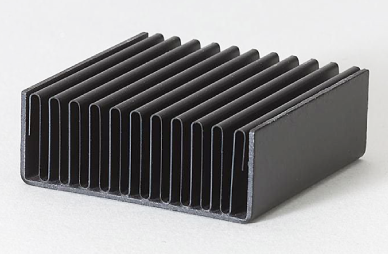

コルゲートフィン型ヒートシンク
- ・高性能コルゲートフィンによる軽量・コンパクトなアルミニウム合金製ヒートシンク。
熱対策が求められる様々なLSIの冷却に最適。セレートフィンタイプを標準品として全27種類をラインナップ
- ・底板とコルゲートフィンは当社独自のろう付技術により一体化され優れた継手性能を有する。
- ・仕様条件に応じた自由な設計が可能。
- ユーザー様の取付固定方法に応じた加工が可能。
- 対応可能サイズは広範囲
- 電子機器冷却部品として幅広くご利用いただけます。
- セレートフィン(標準品27種類)
- プレーンフィン(カスタム例)
- セレートフィン(カスタム例)
- セレートフィン(カスタム例)
参考 性能データ
条件：
発熱サイズはヒートシンクと外形と同一。
周辺空間はフルダクト。ヒートシンク単体での計算。
| 型式 | サイズ(mm) |
|---|---|
| XH0105 | H5.5×W40×L40 |
| XH0114 | H9.3×W40×L40 |
| XH0123 | H13.6×W40×L40 |
標準ヒートシンク形状詳細
| フィンコード | 180S1212 | 330S1212 | 500S1216 |
|---|---|---|---|
| フィン高さ(mm) | 4.6 | 8.4 | 12.7 |
| フィンピッチ(mm) | (2.1) | (2.1) | (2.1) |
| フィン板厚(mm) | 0.3 | 0.3 | 0.4 |
| 型式 | H×W×L(mm) | 重量(g) |
|---|---|---|
| XH0100 | 5.5×20×20 | 1.9 |
| XH0101 | 5.5×24×24 | 2.8 |
| XH0102 | 5.5×28×28 | 3.8 |
| XH0103 | 5.5×32×32 | 5.0 |
| XH0104 | 5.5×36×36 | 6.4 |
| XH0105 | 5.5×40×40 | 7.9 |
| XH0106 | 5.5×44×44 | 9.6 |
| XH0107 | 5.5×48×48 | 11.5 |
| XH0108 | 5.5×52×52 | 13.5 |
| XH0109 | 9.3×20×20 | 2.4 |
| XH0110 | 9.3×24×24 | 3.5 |
| XH0111 | 9.3×28×28 | 4.9 |
| XH0112 | 9.3×32×32 | 6.4 |
| XH0113 | 9.3×36×36 | 8.2 |
| XH0114 | 9.3×40×40 | 10.2 |
| XH0115 | 9.3×44×44 | 12.4 |
| XH0116 | 9.3×48×48 | 14.8 |
| XH0117 | 9.3×52×52 | 17.5 |
| XH0118 | 13.6×20×20 | 3.6 |
| XH0119 | 13.6×24×24 | 5.3 |
| XH0120 | 13.6×28×28 | 7.3 |
| XH0121 | 13.6×32×32 | 9.7 |
| XH0122 | 13.6×36×36 | 12.4 |
| XH0123 | 13.6×20×20 | 15.5 |
| XH0124 | 13.6×40×40 | 18.9 |
| XH0125 | 13.6×44×44 | 22.6 |
| XH0126 | 13.6×52×52 | 26.7 |
